貼片功率電感SNR5040-470M

發布時間：2018-12-04    點擊量：3453

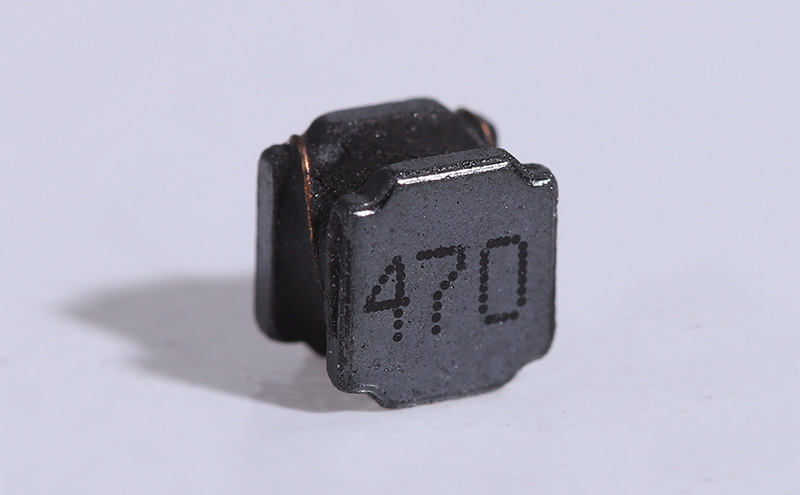

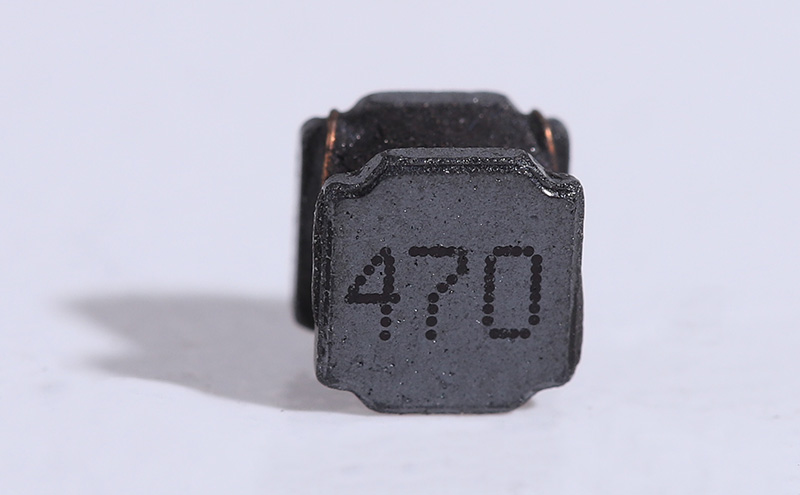

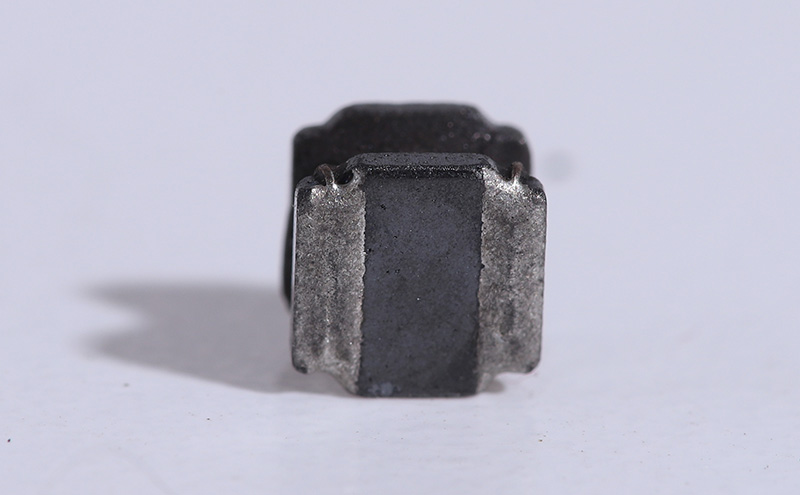

貼片功率電感SNR5040-470M
  • 貼片功率電感SNR5040-470M
  • 貼片功率電感SNR5040-470M
  • 貼片功率電感SNR5040-470M

1.產品參數

產品名稱：貼片功率電感

品 牌：海嘉欣電子

型 號：SNR5040-470M

繞線形式：密繞

電 感 量：47±20%UH

額定電流：1.1(Typ)Amps



2.產品優勢：
1.小型，超薄電感器；
2.支持大電流；
3.簡單，獨有的磁屏蔽結構；
4.耐落下沖擊的超構造

3.應用范圍：
1、手機，HDD，DVC，DSC，PDA。
2、液晶顯示屏等產品的DC/DC轉換器等



產品尺寸圖: (Unit: mm)


A

B

C

D

E

F

Packing (Pcs/箱)

SNR5040

5.0±0.5

5.0±0.5

4.0max

2.0REF

1.5REF




SNR6028

6.0±0.5

6.0±0.5

2.8MAX

2.6REF

1.7REF




SNR6045

6.0±0.5

6.0±0.5

4.5MAX

2.7REF

1.65REF




SNR8040

8.0±0.5

8.0±0.5

4.2MAX

4.0REF

2.0REF





電氣特性參數:      測試條件：AT 25oC,100KHz / 0.1V

品名

電感(uH±20%)

溫升電流(Amperes)

飽和電流(Amperes)

電阻(mΩ)TYPE

最大電阻(mΩ)

WURTHP/N

SNR5040-1R0M

1.0

4.9

7.35

12

15.6



SNR5040-1R5M

1.5

4.3

6.3

15

19.5



SNR5040-2R2M

2.2

3.8

4.9

19

24.7



SNR5040-3R3M

3.3

3.4

3.9

24

31.2



SNR5040-4R7M

4.7

3.0

3.5

30

39



SNR50406R8M

6.8

2.5

2.9

43

55.9



SNR5040-100M

10

2.1

2.3

64

83.2



SNR5040-150M

15

2

2

86

111.8



SNR6028-1R0M

1.0

5.2

5.7

10

13



SNR6028-1R5M

1.5

4.5

6

16

20.8



SNR6028-2R2M

2.2

3.75

5.1

20

26



SNR6028-3R3M

3.3

3.48

4.1

25

32.5



SNR6028-4R7M

4.7

3

3

30

39



SNR6028-6R8M

6.8

2.4

2.6

47

61



SNR6028-100M

10

1.95

2.0

72

93



SNR6028-150M

15

1.45

1.75

125

162



SNR6028-180M

18

1.45

1.52

130

169



SNR6028-220M

22

1.4

1.45

140

182



SNR6045-1R0M

1.0

4.2

8.5

14

18.2



SNR6045-1R5M

1.5

4

8

16

20.8



SNR6045-2R2M

2.2

3.5

6

21

27.3



SNR6045-3R3M

3.3

3.2

5

24

31.2



SNR6045-4R7M

4.7

3

4

31

40.3



SNR6045-6R8M

6.8

2.8

3.6

43

55.9



SNR6045-8R2M

8.2

2.6

3.3

45

58.5



SNR6045-100M

10

2.5

3

47

61



SNR6045-150M

15

1.9

2.3

77

100



SNR8040-0R9M

0.9

7.8

11

6

7.8



SNR804-1R0M

1.0

7.4

10

6.5

8.45



SNR8040-1R4M

1.4

7

9

9

11.7



SNR8040-1R8M

1.8

6.5

8

9

11.7



SNR8040-2R0M

2.0

6.3

7.4

9

11.7



SNR8040-2R2M

2.2

6.3

6.35

9

11.7



SNR8040-3R3M

3.3

4.9

5.3

15

19.5
