2.產品優勢

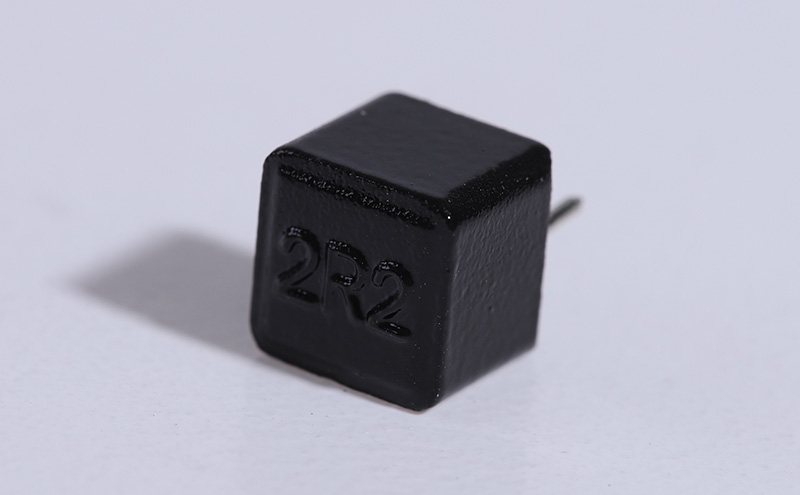

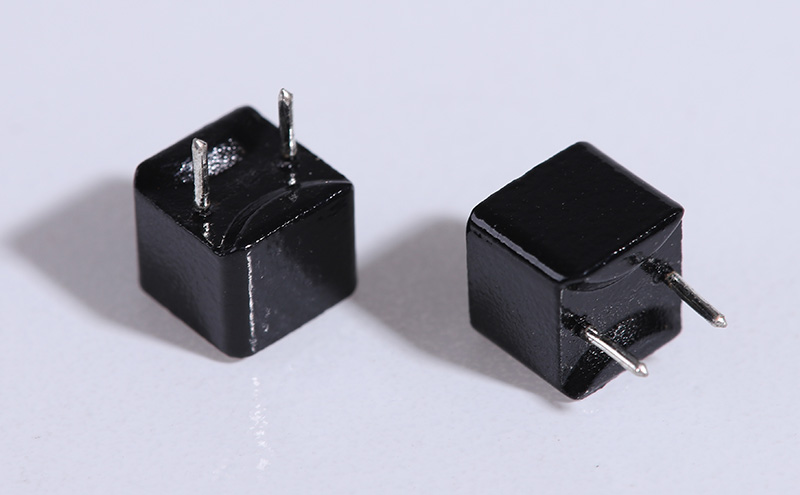

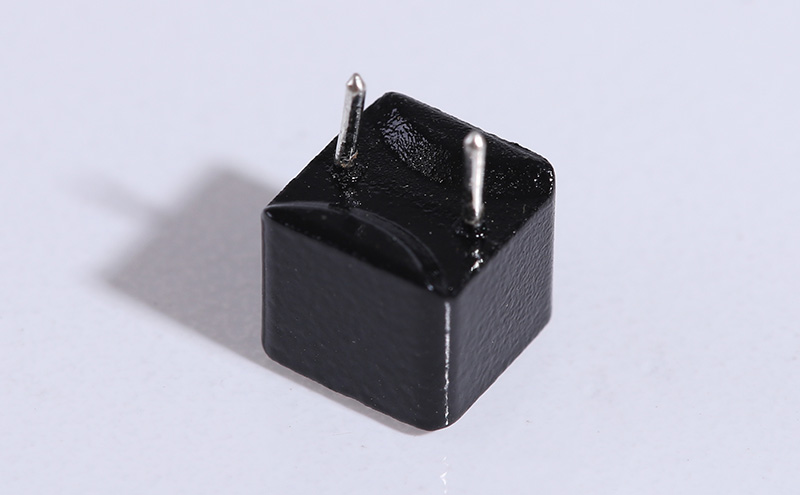

一體成型電感(合金電感或者叫模壓電感)HighCurrentLowProfilePowerInductors包括座體和繞組本體，所述座體系將繞組本體埋入金屬磁性粉末內部壓鑄而成。SMD引腳為繞組本體的引出腳直接成形于座體表面，有較傳統電感更高的電感和更小的漏電感;電感為SMD結構設計，使用時既不會損壞電感，又能提高生產效率。

1.耐超大電流性能，內阻更小

2.有優異的高頻響應效能

3.平底表面適合表面貼裝,環保無鉛

4.優異的端面強度焊錫性及耐熱性良好

5.全封閉結構降低EMI干攏

6.卷軸包裝，可用于自動貼片機器

7.根據不同性能和規格，為客戶提供技術解決方案

3.應用范圍：

汽車電子、3c數碼、照明電子、家用電器、智能家居、測量儀器、新能源、醫療電子、安防設備、網絡通信

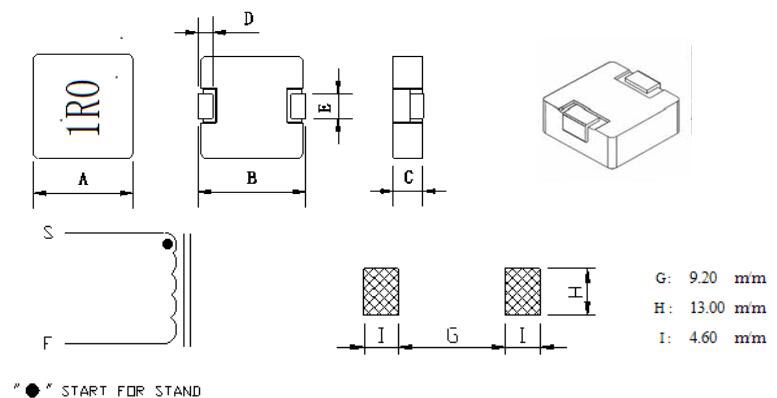

項目	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)
規格	17.15MAX	17.5±1.0	7.0MAX	2.0±0.5	11.94±0.3
品名	電Inductance（μH）±20%	溫升電流Irms(A)	飽和電流Isat ( A )	電阻(mΩ）
				中心值	最大值
TSM1770Y-2R2M-G/B	2.2	28.0	40.0	2.3	2.7
TSM1770Y-4R7M-G/B	4.7	16.0	26.0	3.9	4.7
TSM1770Y-6R8M-G/B	6.8	13.0	23.0	5.6	6.9
TSM1770Y-8R2M-G/B	8.2	12.0	22.0	7.0	8.4
TSM1770Y-100M-G/B	10.0	10.0	18.0	7.0	8.5
TSM1770Y-150M-G/B	15.0	9.0	17.0	17.7	22.0
TSM1770Y-220M-G/B	22.0	8.0	15.0	20.0	25.0
TSM1770Y-330M-G/B	33.0	6.5	10.0	27.0	35.0
TSM1770Y-470M-G/B	47.0	6.0	9.0	39.0	47.0
TSM1770Y-680M-G/B	68.0	5.0	8.5	67.0	80.0
TSM1770Y-820M-G/B	82.0	4.5	8.0	86.0	100.0
TSM1770Y-101M-G/B	100.0	4.0	7.0	95.0	125.0
TSM1770Y-151M-G/B	150.0	3.0	5.0	135.0	162.0
TSM1770Y-351M-G/B	350.0	2.0	3.5	382.0	458.0
