1.產品參數

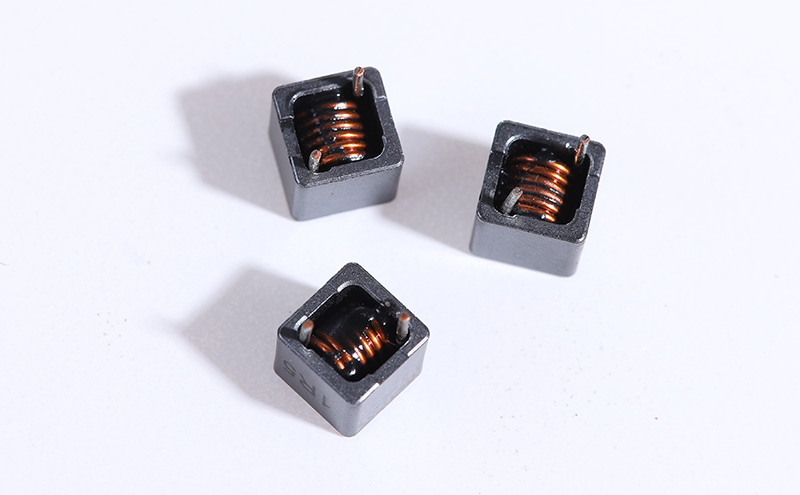

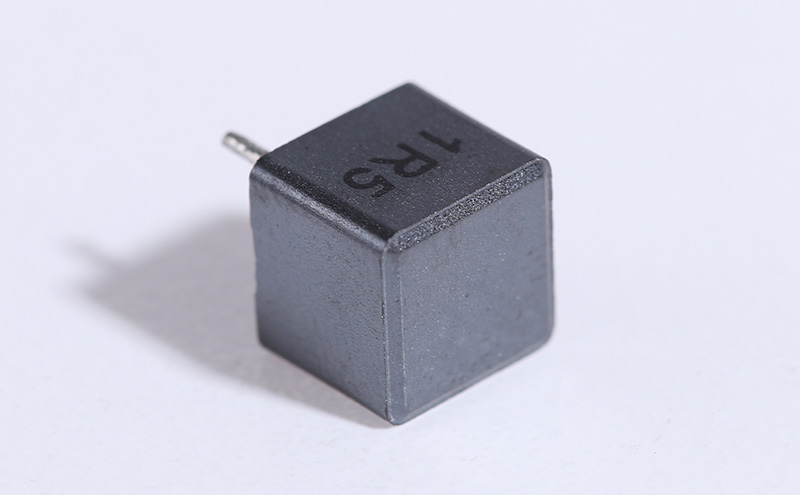

產品名稱：組合式插件電感
品 牌：海嘉欣電子
型 號：ACL0806MN-1R5M-L3.3
繞線形式：密繞
電 感 量：1.5±20%UH
額定電流：11(Typ)Amps
2.產品優勢
1.小體積，低側面，節省空間，更省電
2.工作效率高，采用優質材料
3.同等尺寸條件下，額定電流相比傳統功率電感高出30%;
4.直接在鐵氧體磁芯上金屬化電極，抗跌落沖擊強，經久耐用;
5.閉合磁路結構設計，漏磁少，抗EMI能力強;
6.專業檢測團隊，檢測儀器，原材料入廠到生產過程全面檢測質量安全放心
3.應用范圍
產品廣泛應用于LED照明;多功能手機;平板電視TV;藍光DVD;機頂盒;筆記本電腦，臺式電腦，服務器，顯卡;便攜式，個人導航系統，多媒體設備
產品尺寸圖：
各規格尺寸要求范圍
|
|
A |
B |
C |
D |
E |
F |
包裝數量 |
|
APL0806 |
8.2±0.5 |
8.2±0.5 |
3.5±0.5 |
6.5-7.0 |
6.3±0.5 |
0.7-1.0 |
4000 |
|
APL1009 |
10.0±0.5 |
10.0±0.5 |
3.6±0.5 |
9.0±0.5 |
9.0±0.5 |
1.3 |
2000 |
|
APL1108 |
11.7±0.5 |
11.7±0.5 |
3.5±0.5 |
8.0-10 |
8.5-9.6 |
0.7-1.5 |
2000 |
|
APL11T08 |
11.7±0.5 |
9.0MAX |
3.5±0.5 |
9.3±0.5 |
8.0±0.5 |
1.4 |
2400 |
|
APL1310 |
13±0.5 |
12.±0.5 |
3.5±0.5 |
11±0.5 |
10.±0.5 |
1.5-1.7 |
2000 |
電氣特性：測試條件：AT 25oC,100KHz / 0.1V
|
產品型號 |
電感(0A)(uH±20%) |
溫升電(Amperes) |
飽和電流(Amperes) |
電阻(mΩ)TYPE |
電阻最大(mΩ) |
||||||
|
APL0806-R30M-C-B |
0.30 |
21 |
34 |
1.9 |
2.09 |
||||||
|
APL0806-R47M-C-B |
0.47 |
21 |
34 |
1.9 |
2.09 |
||||||
|
APL0806-R60M-C-B |
0.6 |
21 |
34 |
1.9 |
2.09 |
||||||
|
APL0806-1R0M-C-B |
1.0 |
15 |
21 |
4.3 |
4.73 |
||||||
|
APL0806-1R2M-C-B |
1.2 |
15 |
21 |
4.3 |
4.73 |
||||||
|
APL0806-R30M |
0.3 |
21 |
34 |
1.9 |
2.09 |
||||||
|
APL0806-R47M |
0.47 |
21 |
34 |
1.9 |
2.09 |
||||||
|
APL0806-R60M |
0.6 |
21 |
34 |
1.9 |
2.09 |
||||||
|
APL0806-1R0M |
1.0 |
15 |
21 |
4.3 |
4.73 |
||||||
|
APL0806-1R2M |
1.2 |
15 |
21 |
.4.3 |
4.73 |
||||||
|
APL1009-R45M-C-B |
0.45 |
40 |
48 |
1.05 |
1.15 |
||||||
|
APL1009-1R2M-C-B |
1.2 |
30 |
30 |
1.2 |
1.32 |
||||||
|
APL1108-R25M-C-B |
0.25 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-R30M-C-B |
0.3 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-R47M-C-B |
0.47 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-R60M-C-B |
0.6 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-1R0M-C-B |
1.0 |
20 |
40 |
1.3 |
1.43 |
||||||
|
APL1108-1R5M-C-B |
1.5 |
18 |
27 |
1.8 |
1.98 |
||||||
|
APL1108-2R0M-C-B |
2.0 |
14.0 |
30 |
3.5 |
3.85 |
||||||
|
APL1108-3R3M-C-B |
3.3 |
11 |
23 |
6.3 |
6.93 |
||||||
|
APL1108-4R7M-C-B |
4.7 |
5 |
10 |
10 |
11 |
||||||
|
APL11T08-R30M-C-B |
0.3 |
30 |
45 |
1.17 |
1.3 |
||||||
|
APL1108-R25 |
0.25 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-R30 |
0.3 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-R47 |
0.47 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-R60 |
0.6 |
30 |
50 |
0.8 |
0.88 |
||||||
|
APL1108-1R0 |
1.0 |
20 |
40 |
1.3 |
1.43 |
||||||
|
APL1108-1R5 |
1.5 |
18 |
27 |
1.8 |
1.98 |
||||||
|
APL1108-2R0 |
2.0 |
15 |
27 |
3.5 |
3.85 |
||||||
|
APL1108-3R3 |
3.3 |
11 |
23.0 |
6.3 |
6.93 |
||||||
|
APL1108-4R7 |
4.7 |
5 |
13 |
10 |
11 |
||||||
|
APL1310-R60M-C-B |
0.6 |
35 |
50 |
0.75 |
0.82 |
||||||
|
APL1310-1R0M-C-B |
1.0 |
32 |
45 |
1.15 |
1.26 |
