1.產品參數

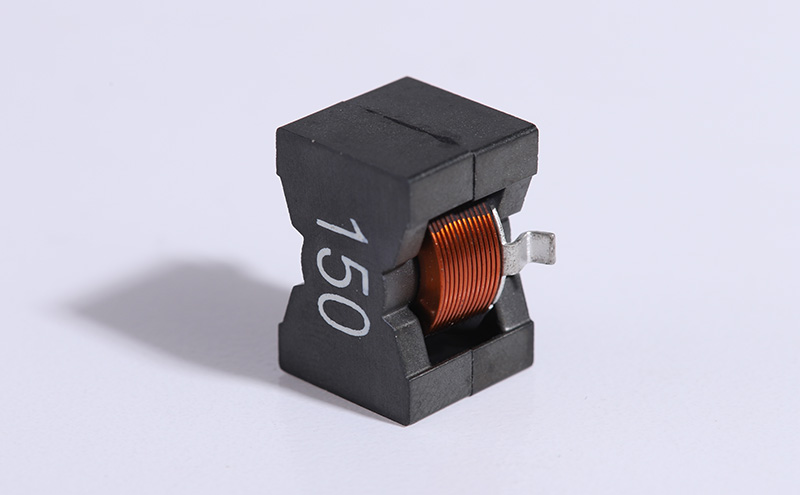

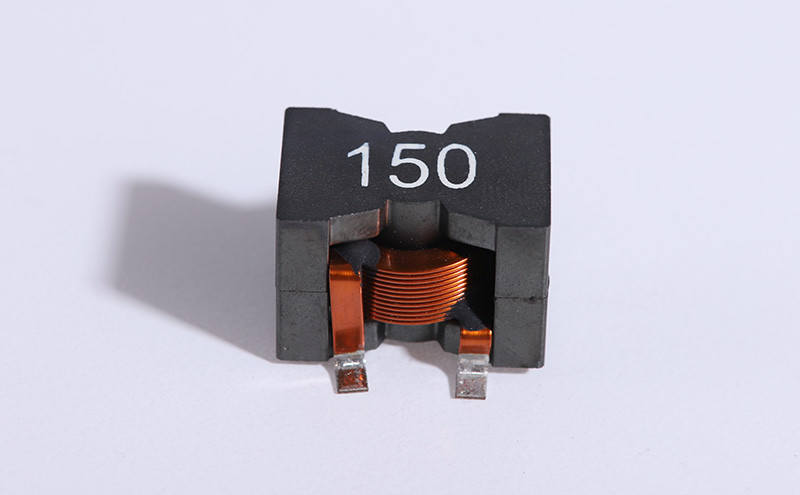

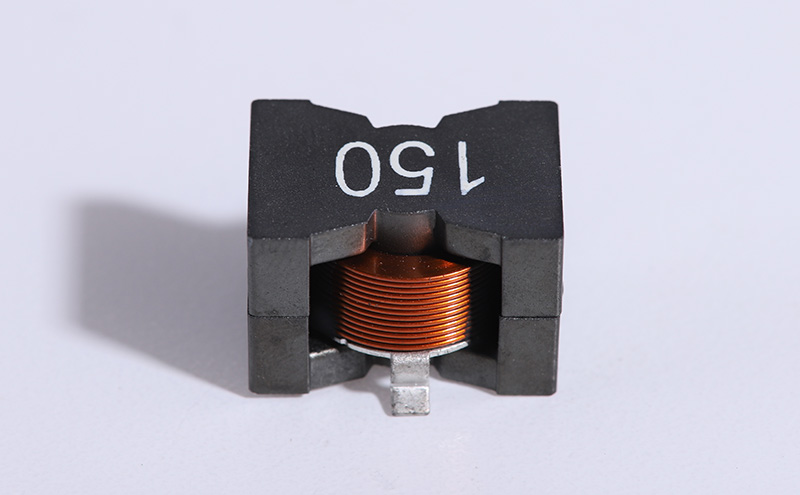

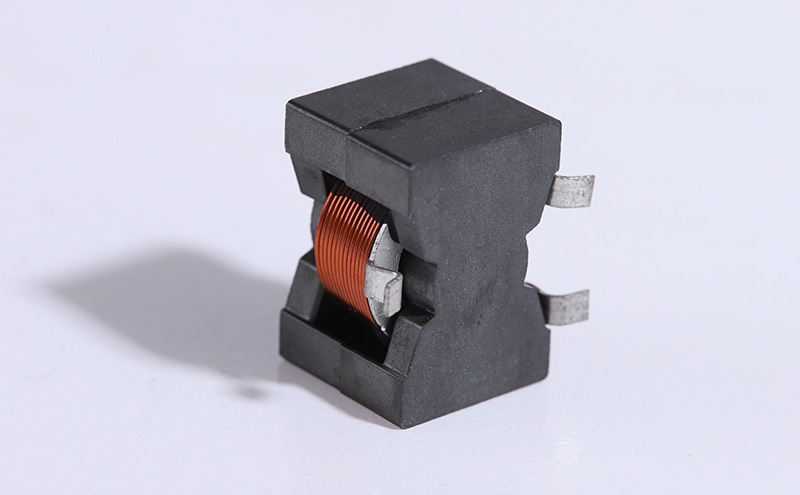

產品名稱：扁平線系列電感
品 牌：海嘉欣電子
型 號：SER2817-150K
繞線形式：密繞
電 感 量：15±20%UH
額定電流：31.2(Typ)Amps
2.產品優勢
扁平線圈電感即一種扁平式線圈的電感器，由一線圈部，所述線圈部兩端延伸的接腳部，一由鐵粉壓鑄而成的導磁座及蓋體所構成;其中，線圈部為一扁平圈繞式導電線材，其兩端接腳部朝外部電路導接方向折彎，并在所述線圈部及接腳部的外表注有一絕緣包覆體，只外露一部分接腳部作為與外部電路連接的接面，如此所述接腳部被預先定型而連同線圈部一起套置于導磁座中。
1.屏蔽式電感結構。
2.同尺寸直流電阻較低。
3.可確保耐電流電感值降幅平順。
4.適用于回流焊SMT工藝。
5.產品無鉛,符合RoHS指令。
6.適用于電源供應器、個人電腦和其它掌上型電子設備中電源線路上直流對直流整流的應用。
3.應用范圍
適用于電源供應器、個人電腦和其它掌上型電子設備中電源線路上直流對直流整流的應用。
產品尺寸圖: (Unit: mm)
 |
A |
B |
C |
D |
E |
F |
Packing (Pcs/箱) |
|
SNR5040 |
5.0±0.5 |
5.0±0.5 |
4.0max |
2.0REF |
1.5REF |
|
|
|
SNR6028 |
6.0±0.5 |
6.0±0.5 |
2.8MAX |
2.6REF |
1.7REF |
|
|
|
SNR6045 |
6.0±0.5 |
6.0±0.5 |
4.5MAX |
2.7REF |
1.65REF |
|
|
|
SNR8040 |
8.0±0.5 |
8.0±0.5 |
4.2MAX |
4.0REF |
2.0REF |
|
|
電氣特性參數: 測試條件：AT 25oC,100KHz / 0.1V
|
品名 |
電感(uH±20%) |
溫升電流(Amperes) |
飽和電流(Amperes) |
電阻(mΩ)TYPE |
最大電阻(mΩ) |
WURTHP/N |
|||||||
|
SNR5040-1R0M |
1.0 |
4.9 |
7.35 |
12 |
15.6 |
|
|||||||
|
SNR5040-1R5M |
1.5 |
4.3 |
6.3 |
15 |
19.5 |
|
|||||||
|
SNR5040-2R2M |
2.2 |
3.8 |
4.9 |
19 |
24.7 |
|
|||||||
|
SNR5040-3R3M |
3.3 |
3.4 |
3.9 |
24 |
31.2 |
|
|||||||
|
SNR5040-4R7M |
4.7 |
3.0 |
3.5 |
30 |
39 |
|
|||||||
|
SNR50406R8M |
6.8 |
2.5 |
2.9 |
43 |
55.9 |
|
|||||||
|
SNR5040-100M |
10 |
2.1 |
2.3 |
64 |
83.2 |
|
|||||||
|
SNR5040-150M |
15 |
2 |
2 |
86 |
111.8 |
|
|||||||
|
SNR6028-1R0M |
1.0 |
5.2 |
5.7 |
10 |
13 |
|
|||||||
|
SNR6028-1R5M |
1.5 |
4.5 |
6 |
16 |
20.8 |
|
|||||||
|
SNR6028-2R2M |
2.2 |
3.75 |
5.1 |
20 |
26 |
|
|||||||
|
SNR6028-3R3M |
3.3 |
3.48 |
4.1 |
25 |
32.5 |
|
|||||||
|
SNR6028-4R7M |
4.7 |
3 |
3 |
30 |
39 |
|
|||||||
|
SNR6028-6R8M |
6.8 |
2.4 |
2.6 |
47 |
61 |
|
|||||||
|
SNR6028-100M |
10 |
1.95 |
2.0 |
72 |
93 |
|
|||||||
|
SNR6028-150M |
15 |
1.45 |
1.75 |
125 |
162 |
|
|||||||
|
SNR6028-180M |
18 |
1.45 |
1.52 |
130 |
169 |
|
|||||||
|
SNR6028-220M |
22 |
1.4 |
1.45 |
140 |
182 |
|
|||||||
|
SNR6045-1R0M |
1.0 |
4.2 |
8.5 |
14 |
18.2 |
|
|||||||
|
SNR6045-1R5M |
1.5 |
4 |
8 |
16 |
20.8 |
|
|||||||
|
SNR6045-2R2M |
2.2 |
3.5 |
6 |
21 |
27.3 |
|
|||||||
|
SNR6045-3R3M |
3.3 |
3.2 |
5 |
24 |
31.2 |
|
|||||||
|
SNR6045-4R7M |
4.7 |
3 |
4 |
31 |
40.3 |
|
|||||||
|
SNR6045-6R8M |
6.8 |
2.8 |
3.6 |
43 |
55.9 |
|
|||||||
|
SNR6045-8R2M |
8.2 |
2.6 |
3.3 |
45 |
58.5 |
|
|||||||
|
SNR6045-100M |
10 |
2.5 |
3 |
47 |
61 |
|
|||||||
|
SNR6045-150M |
15 |
1.9 |
2.3 |
77 |
100 |
|
|||||||
|
SNR8040-0R9M |
0.9 |
7.8 |
11 |
6 |
7.8 |
|
|||||||
|
SNR804-1R0M |
1.0 |
7.4 |
10 |
6.5 |
8.45 |
|
|||||||
|
SNR8040-1R4M |
1.4 |
7 |
9 |
9 |
11.7 |
|
|||||||
|
SNR8040-1R8M |
1.8 |
6.5 |
8 |
9 |
11.7 |
|
|||||||
|
SNR8040-2R0M |
2.0 |
6.3 |
7.4 |
9 |
11.7 |
|
|||||||
|
SNR8040-2R2M |
2.2 |
6.3 |
6.35 |
9 |
11.7 |
|
|||||||
|
SNR8040-3R3M |
3.3 |
4.9 |
5.3 |
15 |
19.5 |
|
