1.產品參數

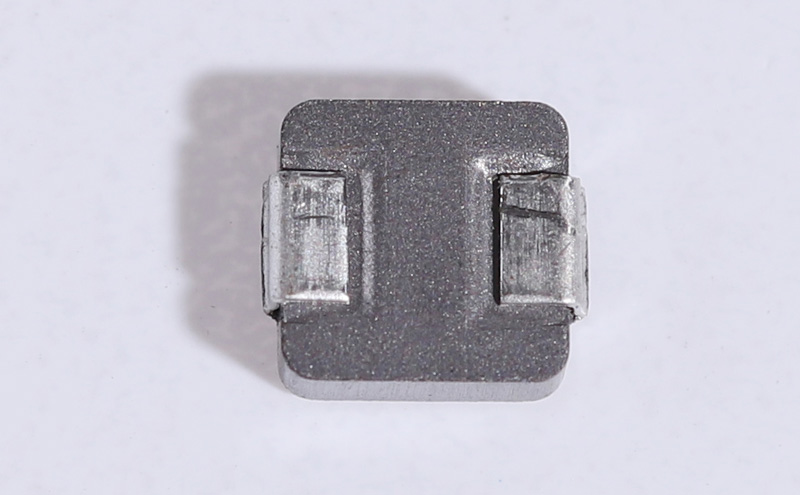

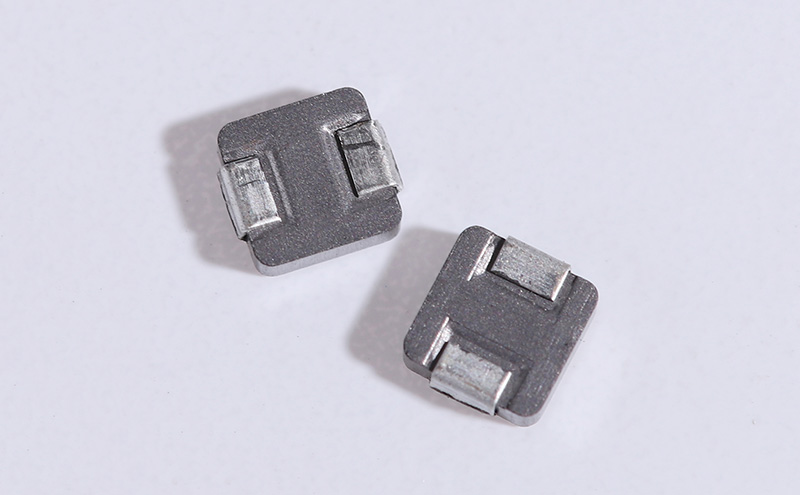

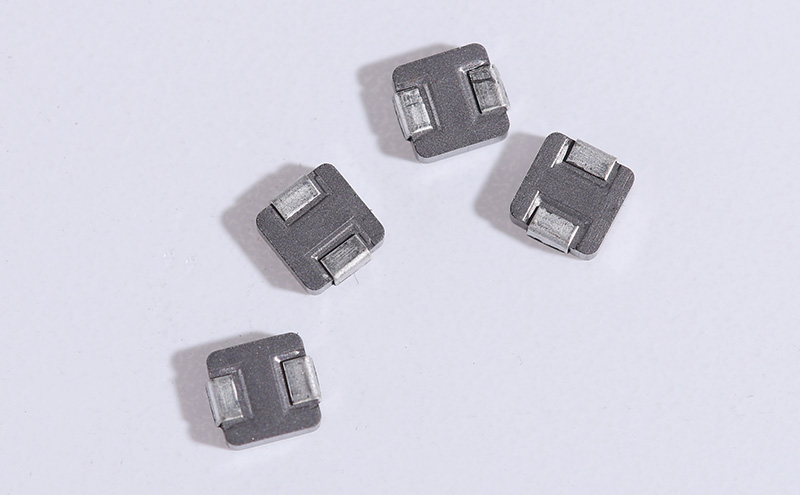

產品名稱：一體成形貼片電感
品 牌：海嘉欣電子
型 號：TSM0520-2R2M
繞線形式：密繞
電 感 量：2.2±20%UH
額定電流：6(Typ)Amps
2.產品優勢
1.耐超大電流性能，內阻更小
2.平底表面適合表面貼裝,環保無鉛
3.優異的端面強度焊錫性及耐熱性良好
4.全封閉結構降低EMI干攏
5.磁屏蔽結構，抗電磁干擾(EMI)性能強。
6.低損耗，高效率，應用頻率寬。
7.輕薄型設計，節省空間，適合高密度貼裝。
8.低損耗合金粉末壓鑄，低阻抗，寄生電容小。
3.應用范圍：
汽車電子、3c數碼、照明電子、家用電器、智能家居、測量儀器、新能源、醫療電子、安防設備、網絡通信
 |
|||||
| 項目 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) |
| 規格 | 17.15MAX | 17.5±1.0 | 7.0MAX | 2.0±0.5 | 11.94±0.3 |
| 品名 |
電感
Inductance（μH）±20%
|
溫升電流
Irms(A)
|
飽和電流
Isat ( A )
|
電阻(mΩ） | |
| 中心值 | 最大值 | ||||
| TSM1770Y-2R2M-G/B | 2.2 | 28.0 | 40.0 | 2.3 | 2.7 |
| TSM1770Y-4R7M-G/B | 4.7 | 16.0 | 26.0 | 3.9 | 4.7 |
| TSM1770Y-6R8M-G/B | 6.8 | 13.0 | 23.0 | 5.6 | 6.9 |
| TSM1770Y-8R2M-G/B | 8.2 | 12.0 | 22.0 | 7.0 | 8.4 |
| TSM1770Y-100M-G/B | 10.0 | 10.0 | 18.0 | 7.0 | 8.5 |
| TSM1770Y-150M-G/B | 15.0 | 9.0 | 17.0 | 17.7 | 22.0 |
| TSM1770Y-220M-G/B | 22.0 | 8.0 | 15.0 | 20.0 | 25.0 |
| TSM1770Y-330M-G/B | 33.0 | 6.5 | 10.0 | 27.0 | 35.0 |
| TSM1770Y-470M-G/B | 47.0 | 6.0 | 9.0 | 39.0 | 47.0 |
| TSM1770Y-680M-G/B | 68.0 | 5.0 | 8.5 | 67.0 | 80.0 |
| TSM1770Y-820M-G/B | 82.0 | 4.5 | 8.0 | 86.0 | 100.0 |
| TSM1770Y-101M-G/B | 100.0 | 4.0 | 7.0 | 95.0 | 125.0 |
| TSM1770Y-151M-G/B | 150.0 | 3.0 | 5.0 | 135.0 | 162.0 |
| TSM1770Y-351M-G/B | 350.0 | 2.0 | 3.5 | 382.0 | 458.0 |
